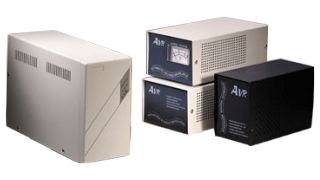

AVR
AUTOMATIC VOLTAGE REGULATOR
全電子式穩壓器
省電、可靠、無干擾、體積小、重量輕
|
| |
| 技術規格 |
| |
| 型號 |
ND-500 |
ND-1000 |
ND-1500 |
NR-750 |
NR-1200 |
NR-2000 |
| ND-500M |
ND-1000M |
ND-1500M |
| ND-500C |
ND-1000C |
ND-1500C |
| 容量 |
500VA
400W |
1000VA
800W |
1.5KVA
1.2KW |
750VA
600W |
1.2KVA
960W |
2KVA
1.6KW |
| 輸入 |
電壓 |
110Vac 或 220Vac±14% |
110Vac 或 220Vac±20% |
| 頻率 |
47Hz~63Hz |
| 輸入功因 |
>0.98 |
| 輸出 |
穩壓率 |
≦6% |
≦5% |
| 反應時間 |
<1 週波 |
| 失真 |
和輸入波形相容無失真 |
| 效率 |
. |
>97% |
| 保護 |
過載與短路 |
過載保護器 |
| 突波 |
突波吸收器吸收107焦耳(2ms),4500安培(8/20us) |
| 輸出插座 |
. |
NEMA5-15RX2
美式2個或其他指定插座 |
NEMA5-15RX4
美式4個或其他指定插座 |
| 指示燈 |
|
LED |
| 輸出電壓錶 |
x–無
v–有 |
x |
x |
x |
x |
| v |
v |
v |
| x |
x |
x |
| 工作溫度 |
|
0°C到40°C (32°F到104°F) |
| 淨重(kgs) |
|
1.6 |
2 |
2.4 |
3.7 |
4.7 |
5.8 |
| 尺寸 |
寬X深X高(mm) |
109X82X210 |
89X170X266 |
| 109X82X210 |
| 79X112X172 |
|
| |
| |
全電子式交流穩壓器 |
| |
適用範圍
●電腦及其相關產品 ●CNC生產設備 ●安全警報系統 ●銀行電子設備
●醫療設備 ●影印/印刷設備 ●自動化機械 ●CAD/CAM
●生產線設備 ●SMT/AI設備 ●通訊設備 ●實驗室電子設備 |
| |

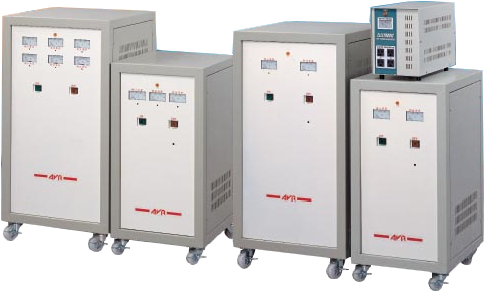

技術規格
| 型號 |
NA系列 |
SAS系列 |
結構 |
全電子式電路控制穩壓器〈非伺服式〉 |
| 輸入電壓容許變動範圍 |
±15% 或 -20% ~ +10% |
| 輸出電壓可設定範圍 |
±10% |
| 輸出電壓穩定度 |
空載: +5% ~ -1.5% ， 滿載:+3.2% ~ -2.5% |
| 反應時間 |
小於0.1秒反應，並在5週內完成穩壓 |
| 效率 |
95%以上 |
| 波形失真度 |
小於1%〈和輸入比較〉 |
| 超載能力 |
200%負載時能承受 10秒以上，並含過載蜂鳴器警告裝置 |
| 環境條件 |
輸入頻率範圍 50HZ / 60HZ ± 5% ，溫度 0% ~ 50%，溼度 0% ~ 95% |
| 突波承受性 |
含可重複使用雷擊突波保護，瞬間承載電流20,000安培 ( 8/20us ) |
| 旁路裝置 |
輸出迴路獨立電子式旁路裝置〈非閘刀式〉，
確保正常回路續做穩壓動作 |
| 保護裝置 |
具 ON/OFF 輸入緩啟動、過高/低壓、過載、短路、欠相等
電子線路〈非NFB〉保護跳脫裝置 |
| 三相不平衡承受性 |
大於 33%〈三相機種〉 |
| 輸入功率因素 |
0.99〈加阻性負載時〉 |
| 輸出功率因素 |
0.8 以上 |
| 噪音 |
一公尺處小於 50DB |
|
| |
NA系列
| 型號 |
容量 |
輸入電壓 |
輸出電壓 |
尺寸(寬X深X高)mm |
淨重 |
| NA-102 |
2KVA |
(1φ2ω + G )
110V
220V |
(1φ2ω + G )
110V
220V |
193X415X267 |
14.5kgs |
| NA-103 |
3KVA |
15.5kgs |
| NA-105 |
5KVA |
19.5kgs |
| NA-107 |
7.5KVA |
24kgs |
| NA-110 |
10KVA |
34kgs |
|
| |
SAS系列
| 型號 |
容量 |
輸入電壓 |
輸出電壓 |
尺寸
(寬X深X高)mm |
| SAS-110 |
10KVA |
(1φ2ω/G )
220V
(1φ3ω/G)
220V/110V |
(1φ3ω/G)
220V/110V |
385x460x765 |
| SAS-115 |
15KVA |
385X460X765 |
| SAS-120 |
20KVA |
385X460X765 |
| SAS-125 |
25KVA |
485X510X920 |
| SAS-306 |
6KVA |
(3φ3ω/G) 220V,380V
(3φ4ω/G)
380V/ 220V
208V/120V
190V/110V |
(1φ3ω/G) 220V/110v
(3φ3ω+G)
208V/120V
190V/110V |
385X460X765 |
| SAS-310 |
10KVA |
385X460X765 |
| SAS-315 |
15KVA |
385X460X765 |
| SAS-320 |
20KVA |
385X460X765 |
| SAS-325 |
25KVA |
385X460X765 |
| SAS-330 |
30KVA |
385X460X765 |
| SAS-345 |
45KVA |
485X510X920 |
|
| |
| |
